Cara membaca ukuran mm dan inch pada jangka sorong
Alat ukur yang tepat untuk pekerjaan
Alat ukur yang tepat untuk pekerjaan
Dalam suatu pekerjaan perakitan, pengukuran yang tepat sering kali dibutuhkan sehingga bagian-bagian semua komponen akan terpasang dengan benar. Alat yang biasa untuk melakukan pengukuran ini diantaranya adalah jangka sorong.
Jangka sorong dan mikrometer
Banyak alat yang bisa digunakan untuk mengukur presisi, seperti:
Banyak alat yang bisa digunakan untuk mengukur presisi, seperti:
Jangka sorong atau (vernier calipers), dengan berbagai variasi dan tampilan ada yang memakai skala nonius atau pun digital, variasi panjang dan ketelitian umumnya untuk non digital dibawah <0,001mm,
Micrometer alat ukur .yang berfungsi untuk mengukur panjang/ketebalan/diameter dari benda-benda yang cukup kecil seperti lempeng baja, aluminium, diameter kabel, kawat, lebar kertas, dan masih banyak lagi dengan lebih presisi
Dibawah ini cara membaca hasil dari pengukuran jangka sorong, hal ini akan sangat diperlukan kemampuan dalam membaca hasil ukuran yang tepat dan benar. contoh dalam ukuran yang umum dipakai yaitu pengukuran dalam satuan metrik mm, dan satuan dalam inch.
Baca juga :
Mengenal bagian-bagian dari Jangka Sorong.
Bagian-bagian Jangka Sorong
Untuk melakukan suatu pengukuran harus mempersiapkan benda yang akan diukurnya, contoh benda bulat misalnya as hasil pembubutan, perlu diperhatikan posisi alat ukur terhadap benda kerja harus benar benar tegak lurus, tidak boleh miring agar hasil ukur akan benar benar tepat.
Contoh dibawah ini membaca hasil pengukuran dalam satuan mm,
Pada jangka sorong umumnya satuan mm terletak di bagian bawah dan untuk satuan inch dibagian atasnya, untuk mengukur dalam mm kita fokus dibagian bawahnya saja

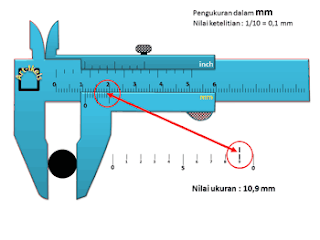

Jangka sorong dengan Ketelitian 0,1 mm atau per sepuluhan.
Untuk ketelitian 0,1 mm cara membaca nilai hasil ukur cukup sederhana, pada nonius terdapat jumlah baris telitinya terdapat 10 baris, itu mewakili pembagian nilai 1 mm, jadi 1 mm : 10 bagian = 0,1 mm,
Kita lihat di bagian batang ukur yang panjang terlihat diantara angka 10 dan 11 mmm tetapi lebih dari nilai 10,5 mm dan mungkin mendekati angka 11 mm, ini penting dalam melihat nilai sebelum membaca tingkat presisinya, kemudian kita lihat nilai nonius baris yang tepat sejajar dengan skala batang ukurnya, pada gambar diperlihatkan yang tepat sejajar adalah garis ke 9 itu menunjukkan nilai 0,9 mm,
jadi nilai presisi hasil pengukurannya adalah:
10 + 0,9 = 10,9 mm
lihat juga : jenis kode dan tabel ball bearing
lihat juga : jenis kode dan tabel ball bearing
Ketelitian 0,05 mm atau per seratusan
Cara membaca ukuran ketelitian perseratus mm pada jangka sorong (2)
Untuk ketelitian 0,05 mm cara membaca nilai hasil ukur sedikit akan lebih konsentrasi dalam pembacaanya, pada nonius terdapat jumlah baris telitinya ada 20 baris, itu mewakili pembagian nilai 1 mm, jadi 1 mm : 20 bagian = 0,05 mm,
Untuk ketelitian 0,05 mm cara membaca nilai hasil ukur sedikit akan lebih konsentrasi dalam pembacaanya, pada nonius terdapat jumlah baris telitinya ada 20 baris, itu mewakili pembagian nilai 1 mm, jadi 1 mm : 20 bagian = 0,05 mm,
Di bagian batang ukur yang panjang terlihat diantara angka 10 dan 11 mmm tetapi lebih dari nilai 10,5 mm dan mungkin mendekati angka 11mm, ini penting dalam melihat nilai sebelum membaca tingkat presisinya, kemudian kita lihat nilai nonius baris yang tepat sejajar dengan skala batang ukurnya, pada gambar diperlihatkan yang tepat sejajar adalah garis ke 18 itu menunjukkan nilai 0,90 mm, jadi nilai presisi hasil pengukurannya adalah:
10 + 0,90 = 10,90 mm
Cara membaca ukuran inch ketelitian 1/64 inch
Cara membaca ukuran inch ketelitian 1/64 inch (bag 1)
Membaca ukuran pada jangka sorong
Sebagai contoh dibawah ini akan melihat dan membaca hasil pengukuran dalam satuan inch,, mari kita lihat.
Membaca ukuran pada jangka sorong
Sebagai contoh dibawah ini akan melihat dan membaca hasil pengukuran dalam satuan inch,, mari kita lihat.
Untuk mengukur dalam satuan inch kita fokus dibagian atasnya saja
Ketelitian 1/64 inch
Dalam pengukuran inch jumlah kelipatan garis skala nonius biasanya kelipatan 8 garis, satu inch dibagi dalam 8 garis skala nonius, sehingga satu garis mewakili 1/8 inch, dari mana nilai ketelitian 1/64 inch, itu didapat dari per satu garis dibagi 8 untuk tingkat ketelitiannya, jadi 1/8 : 8 = 1/64 inch
Kita lihat di bagian batang ukur yang panjang bagian atas tepat terukur pada garis ke 4 pada skala utama dan tepat di angka 0 dari skala noniusnyam ini bisa langsung dibaca ½ inch dari jumlah garis yang terlewati yaitu:
1/8 + 1/8 + 1/8 + 1/8 = 4/8 = 1/2 inch
Biasanya pada jangka sorong akan sebanding linier antara satuan mm dengan inch, kita lihat hasil dalam inch = ½ inch, sedangkan dalam mm terbaca 12,7 mm, karena 1 inch = 25,4 mm, jadi:
1/2 x 25,4 = 12,7 mm
Contoh lain Ketelitian 1/64 inch
Pada contoh gambar terlihat angka pada skala nonius utama melewati garis ke 4 lebih sedikit, berapa nilai kelebihannya,
Kita tentukan angka skala utama pada garis ke 4 = mewakili ½ inch, kemudian kita lihat garis yang tepat sejajar antara skla utama dengan skala nonius ketelitian disini terlihat pada garis ke tiga yang mewakili 1/64 + 1/64 + 1/64 = 3/64 inch, jadi hasil pembacaannya adalah :
1/2 inch + 3/64 inch = 35/64 inch
Dalam mm hasilnya = 35/64 x 25,4 = 13,9 mm

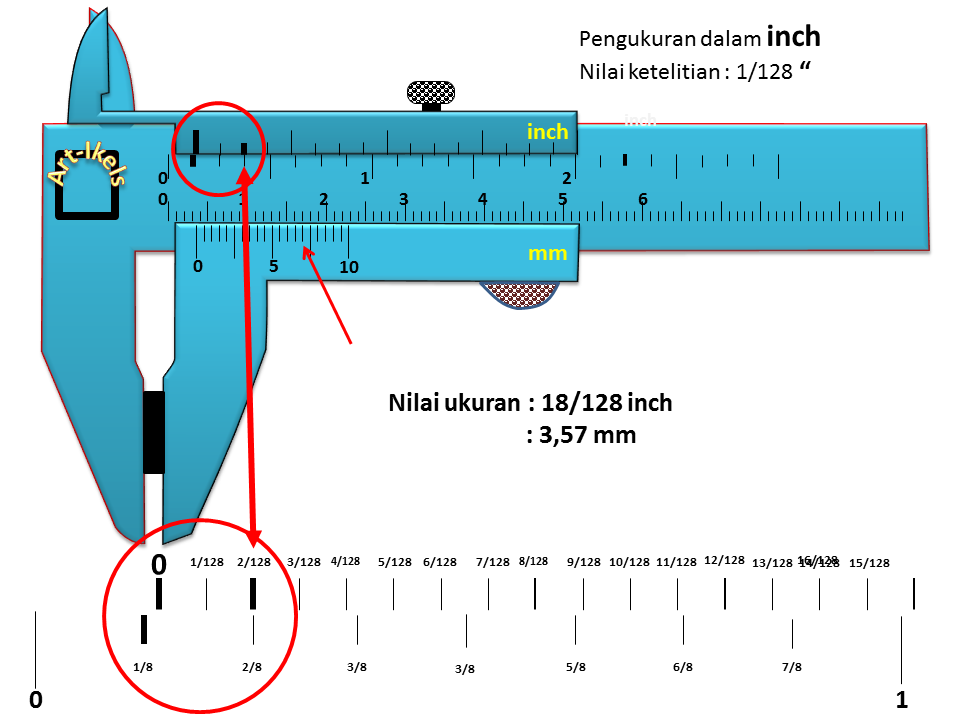

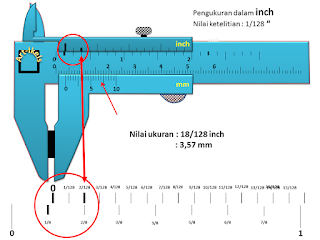

Cara membaca ukuran inch 1/128 pada jangka sorong
Pada contoh gambar terlihat angka pada skala nonius utama melewati garis ke 1 lebih sedikit, berapa nilai kelebihannya?
Kita tentukan angka skala utama pada garis ke 1 = mewakili 1/8 inch,
kemudian kita lihat garis yang tepat sejajar antara skla utama dengan skala nonius ketelitian disini terlihat pada garis ke dua yang mewakili 1/28 + 1/128 = 2/128 inch, jadi hasil pembacaannya adalah :
1/8 inch + 3/128 inch = 18/128 inch
Dalam mm hasilnya = 18/128 inch x 25,4 = 3,57 mm
