Jenis kode dan tabel Ball bearing (Arsip)

Kode / Tabel Ball bearing (Arsip)

Untuk arsip sendiri,
ukuran, jenis  dari type bearing

Ball bearing adalah salah satu jenis bantalan (bearing) yang umum digunakan dalam industri untuk mengurangi gesekan antara dua bagian yang bergerak relatif. Mereka terdiri dari bola kecil yang terletak di antara dua lingkaran dalam dan luar, yang memungkinkan pergerakan yang lancar antara dua bagian tersebut.

Tidak ada kode khusus yang baku untuk jenis bantalan bola (ball bearing) karena ada berbagai standar dan spesifikasi yang digunakan oleh produsen bantalan dari berbagai negara. Namun, ada beberapa kode umum yang digunakan dalam industri untuk mengidentifikasi dan mengklasifikasikan ball bearing berdasarkan ukuran, tipe, dan fitur lainnya. Beberapa contoh kode umum adalah:

  1. Kode ISO (International Organization for Standardization): Kode ISO sering digunakan untuk mengklasifikasikan bantalan berdasarkan ukuran dan dimensi. Contohnya, 6204, 6006, dll.
  2. Kode ABEC (Annular Bearing Engineering Committee): Kode ini digunakan untuk mengklasifikasikan presisi bantalan. Misalnya, ABEC-1, ABEC-3, ABEC-5, ABEC-7, dan ABEC-9, dengan ABEC-9 memiliki tingkat presisi tertinggi.
  3. Kode DIN (Deutsches Institut für Normung): Kode standar dari Jerman untuk bantalan.
  4. Kode NSK (sebagai contoh merek produsen): Produsen bantalan tertentu dapat menggunakan kode unik mereka sendiri untuk mengidentifikasi jenis dan varian bantalan mereka.

Tabel ball bearing berisi informasi tentang ukuran, dimensi, jenis, presisi, dan kapasitas beban dari bantalan tersebut. Ini membantu insinyur dan pengguna dalam memilih bantalan yang sesuai untuk aplikasi tertentu. Setiap produsen ball bearing akan memiliki tabel dengan spesifikasi yang sesuai dengan produk mereka.

Penting untuk diingat bahwa kode dan tabel bantalan bola dapat berbeda-beda bergantung pada standar industri, negara, dan produsen tertentu. Oleh karena itu, ketika mencari atau memesan ball bearing, pastikan untuk menggunakan informasi yang tepat dan akurat yang diberikan oleh produsen atau spesialis teknis

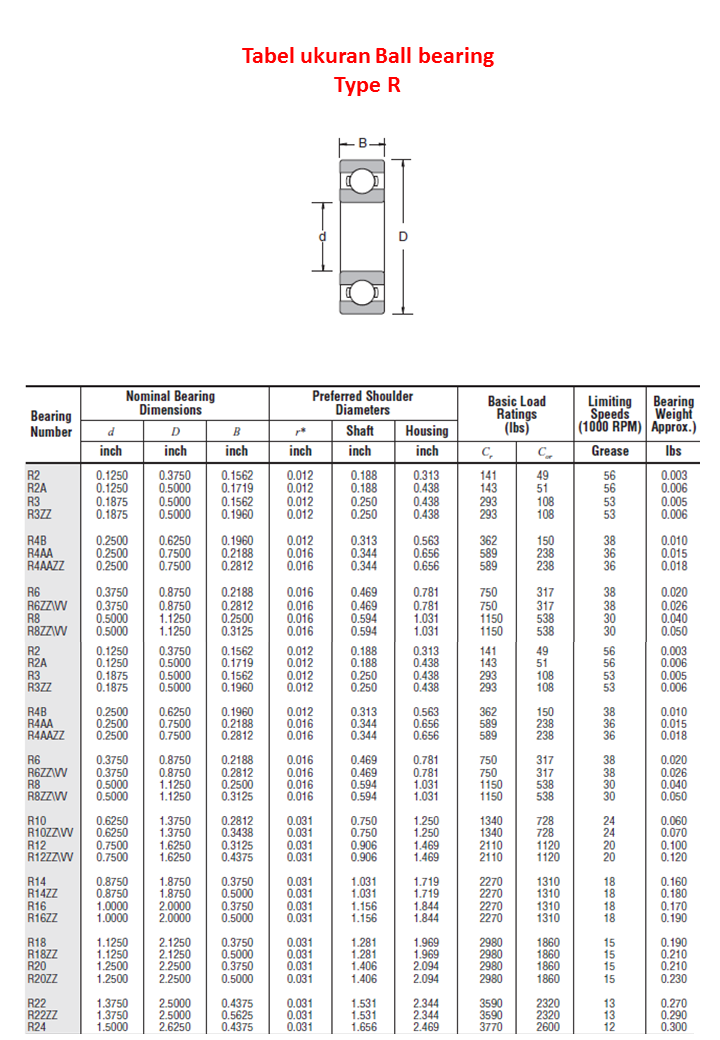

Tabel ukuran Ball Bearing. Type R

Jenis kode dan tabel Ball bearing komplit

Tabel ukuran Ball Bearing. Type 600

Jenis kode dan tabel Ball bearing komplit

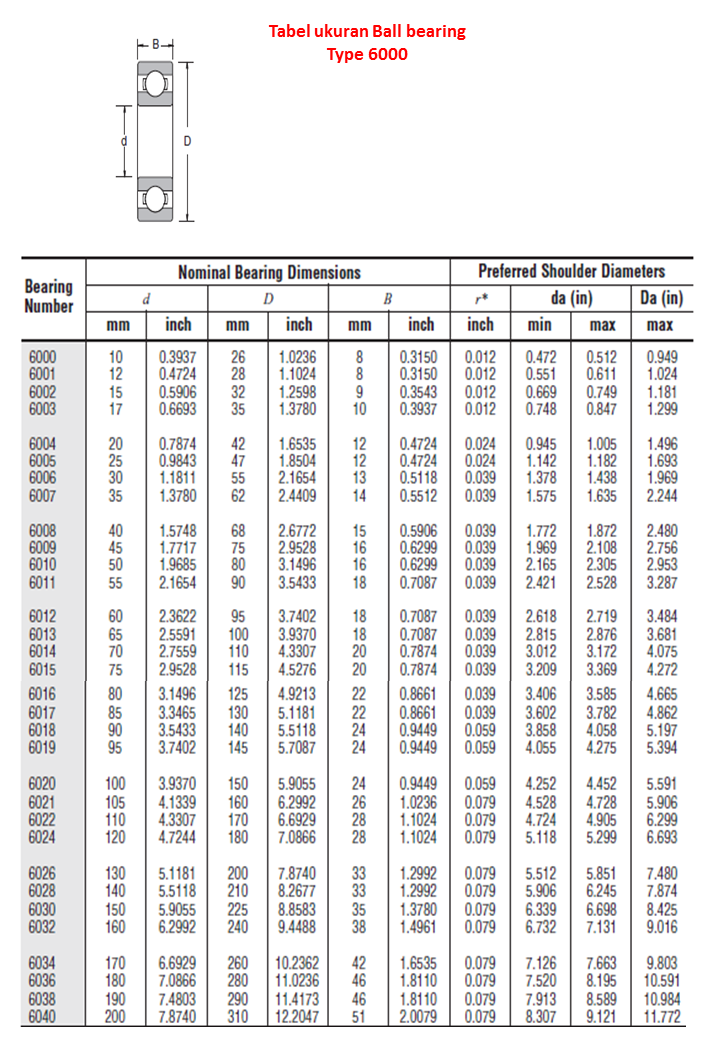

Tabel ukuran Ball Bearing. Type 6000




Jenis kode dan tabel Ball bearing komplit

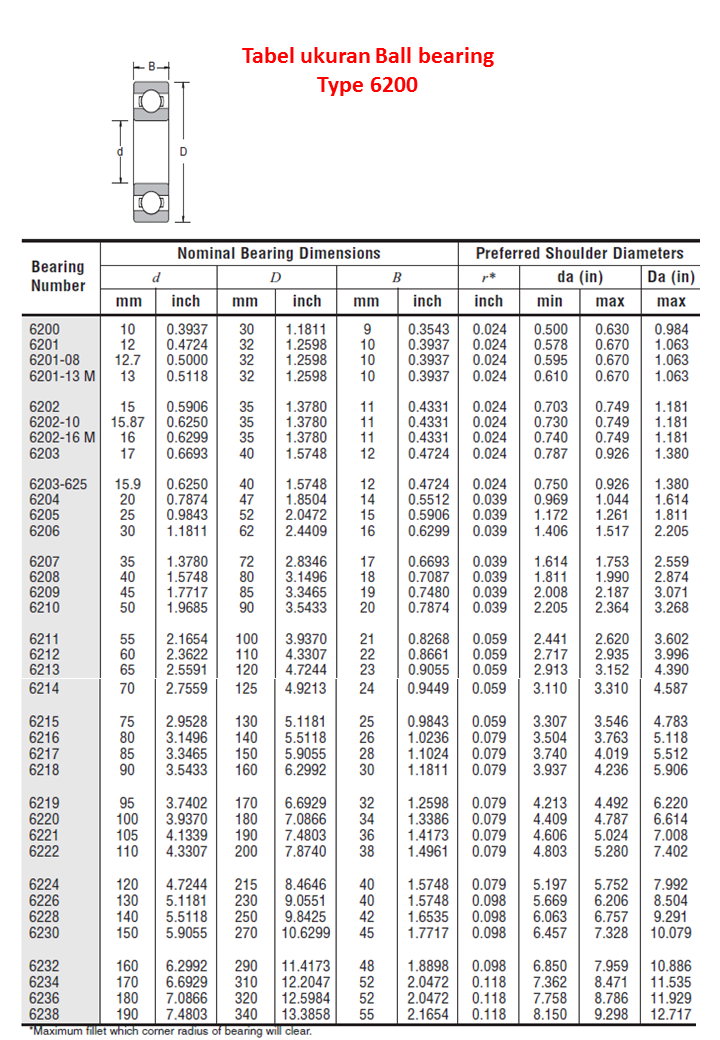

Tabel ukuran Ball Bearing. Type 6200


Jenis kode dan tabel Ball bearing komplit

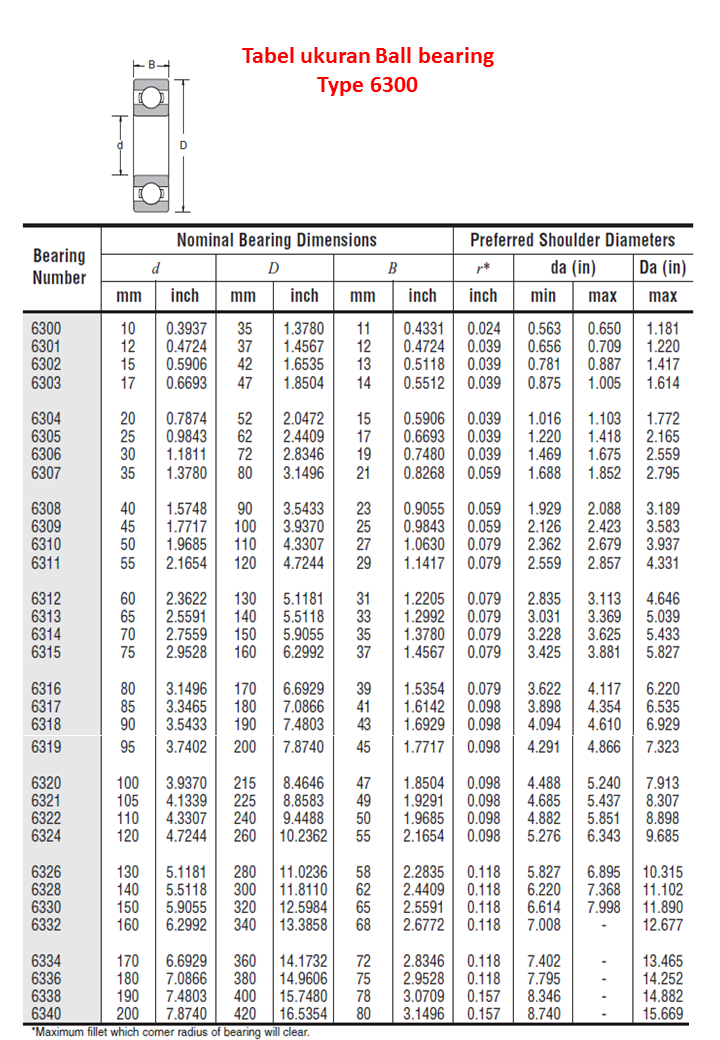

Tabel ukuran Ball Bearing. Type 6300

Jenis kode dan tabel Ball bearing komplit


Tabel ukuran Ball Bearing. Type 6800

Jenis kode dan tabel Ball bearing komplit

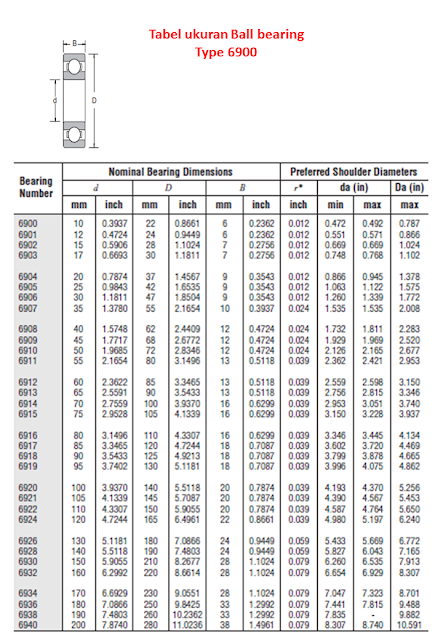

Tabel ukuran Ball Bearing. Type 6900

Jenis kode dan tabel Ball bearing komplit

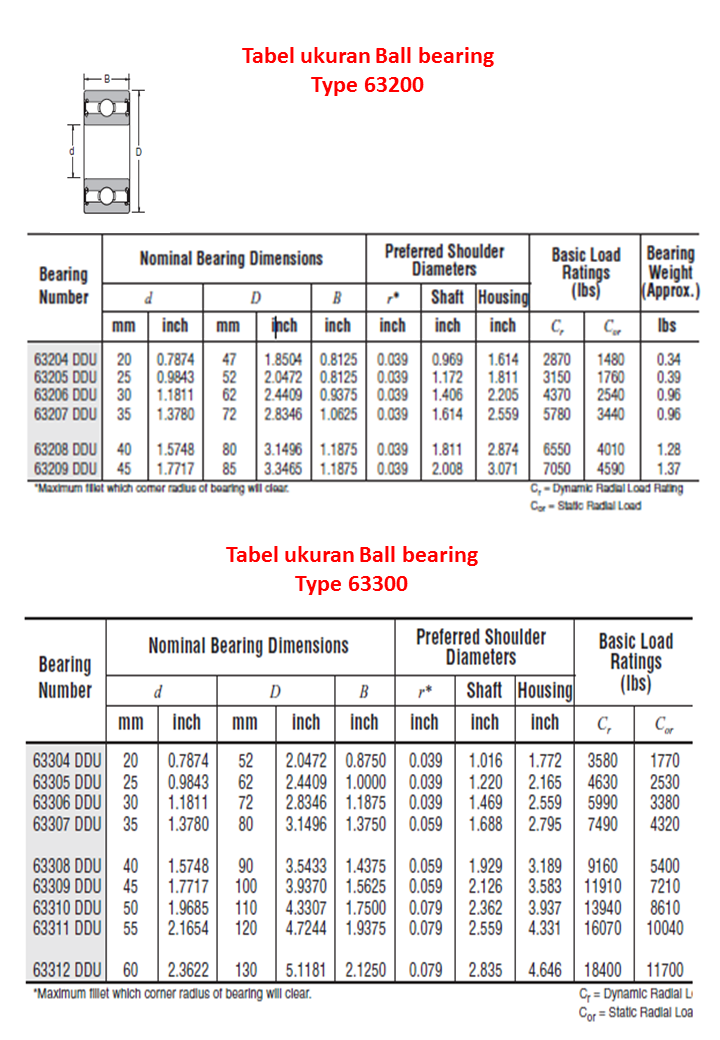

Tabel ukuran Ball Bearing. Type 63200

Jenis kode dan tabel Ball bearing komplit

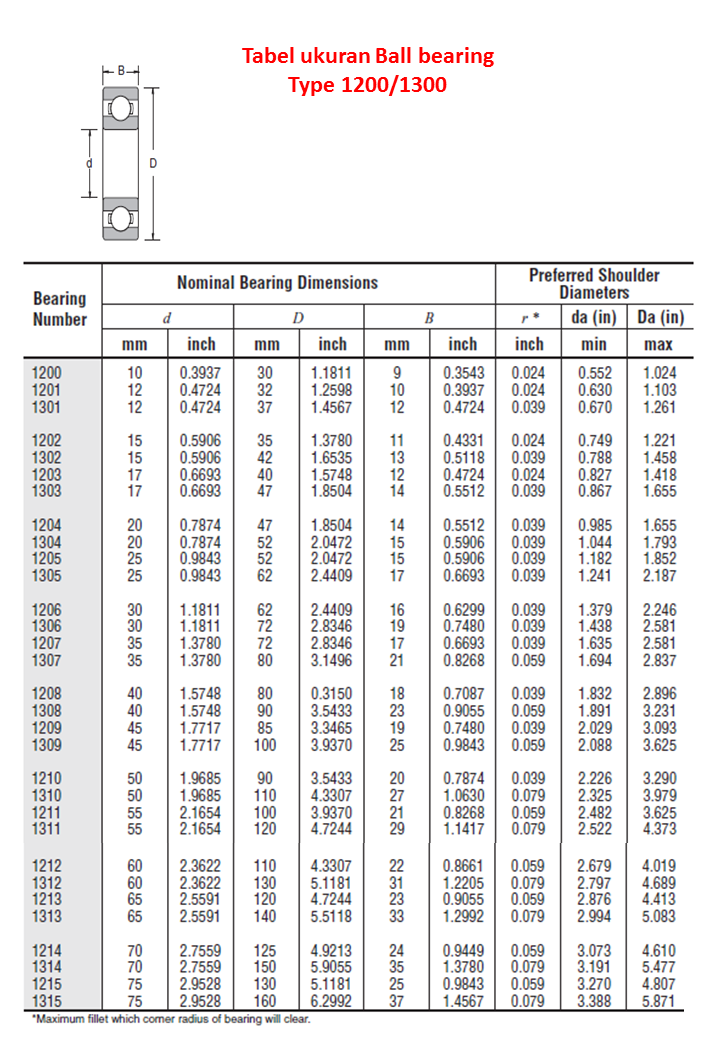

Tabel ukuran Ball Bearing. Type 1200/1300

Jenis kode dan tabel Ball bearing komplit

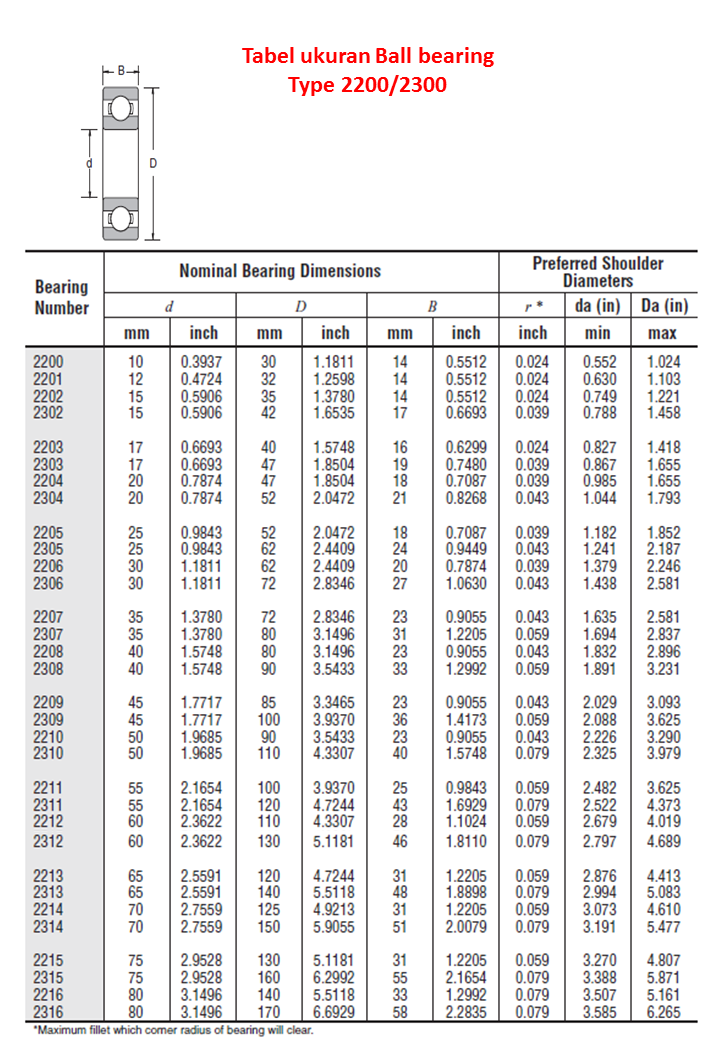

Tabel ukuran Ball Bearing. Type 2200 / 2300

Jenis kode dan tabel Ball bearing komplit

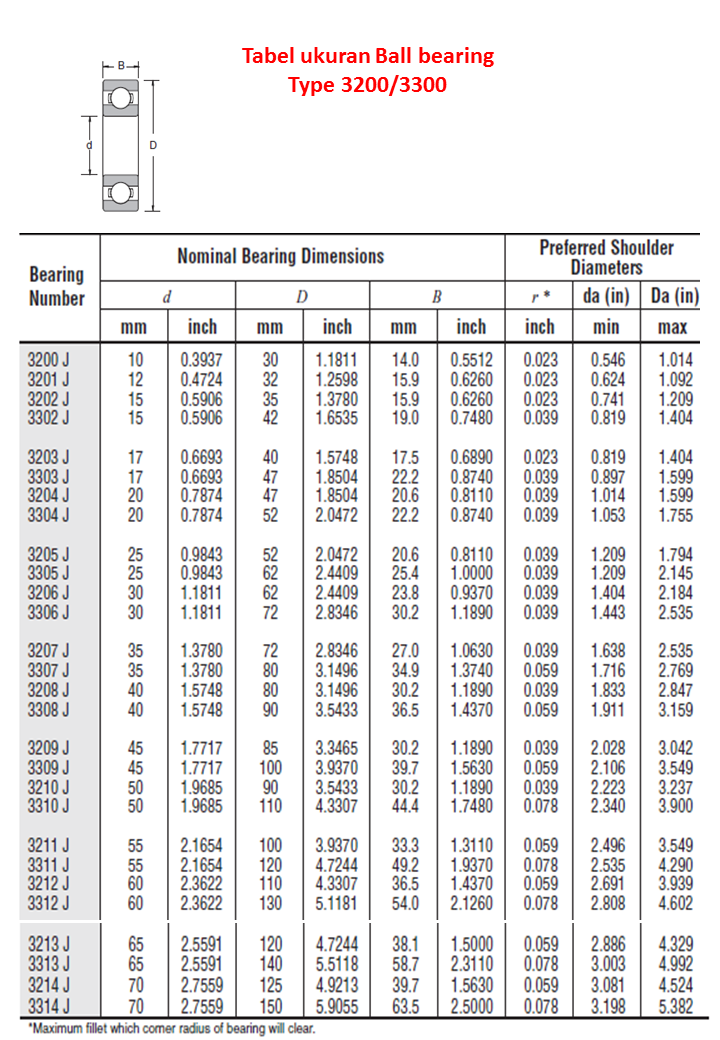

Tabel ukuran Ball Bearing. Type 3200 / 3300

Jenis kode dan tabel Ball bearing komplit

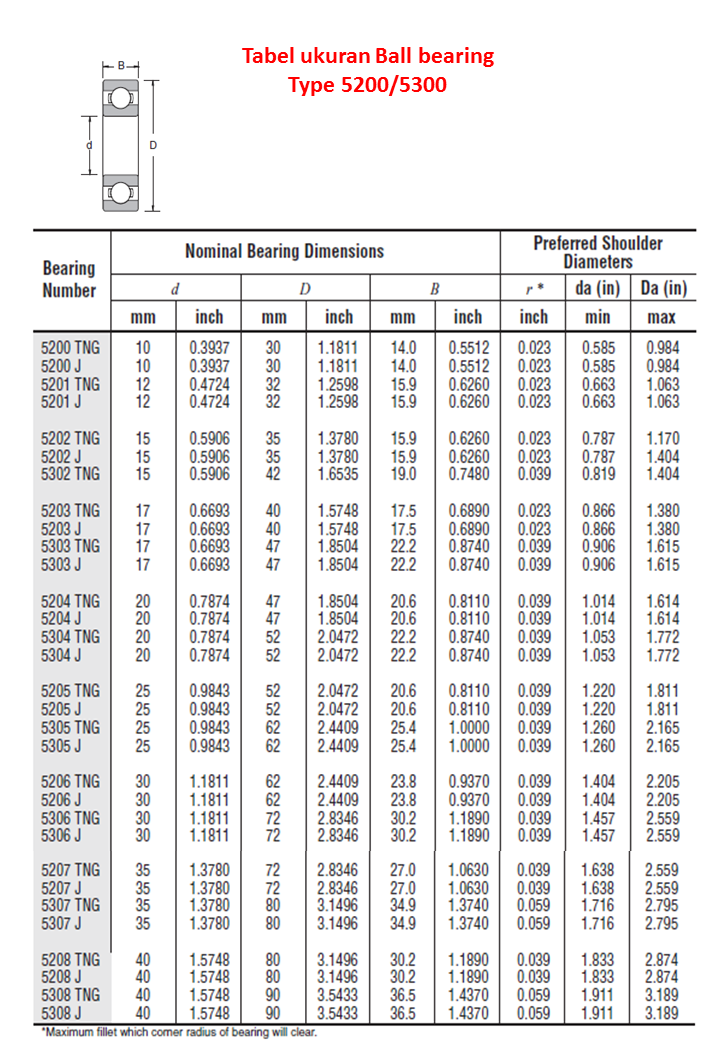

Tabel ukuran Ball Bearing. Type 5200 / 5300

Jenis kode dan tabel Ball bearing komplit

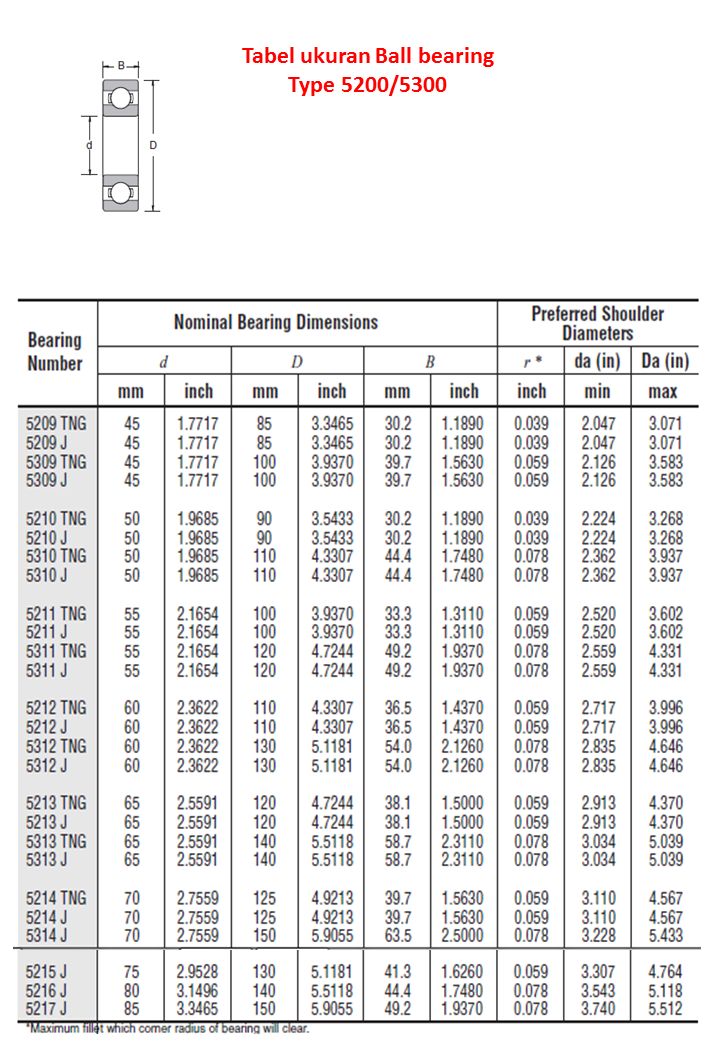

Tabel ukuran Ball Bearing. Type 5200 / 5300

Jenis kode dan tabel Ball bearing komplit

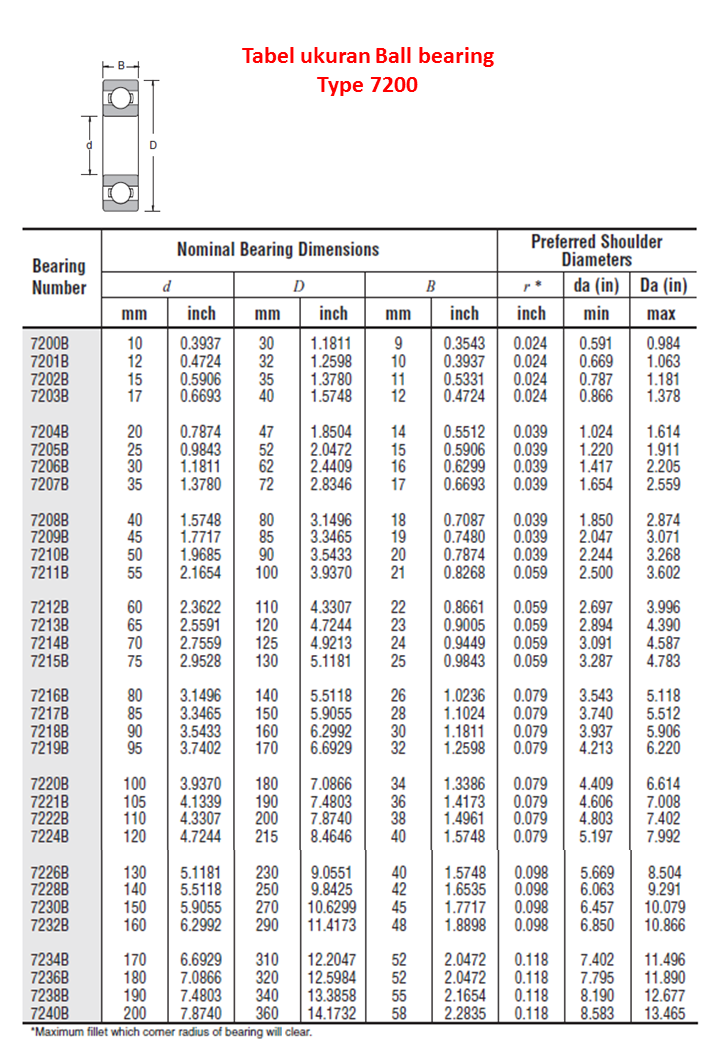

Tabel ukuran Ball Bearing. Type 7200

Jenis kode dan tabel Ball bearing komplit

Tabel ukuran Ball Bearing. Type 7300

Jenis kode dan tabel Ball bearing komplit

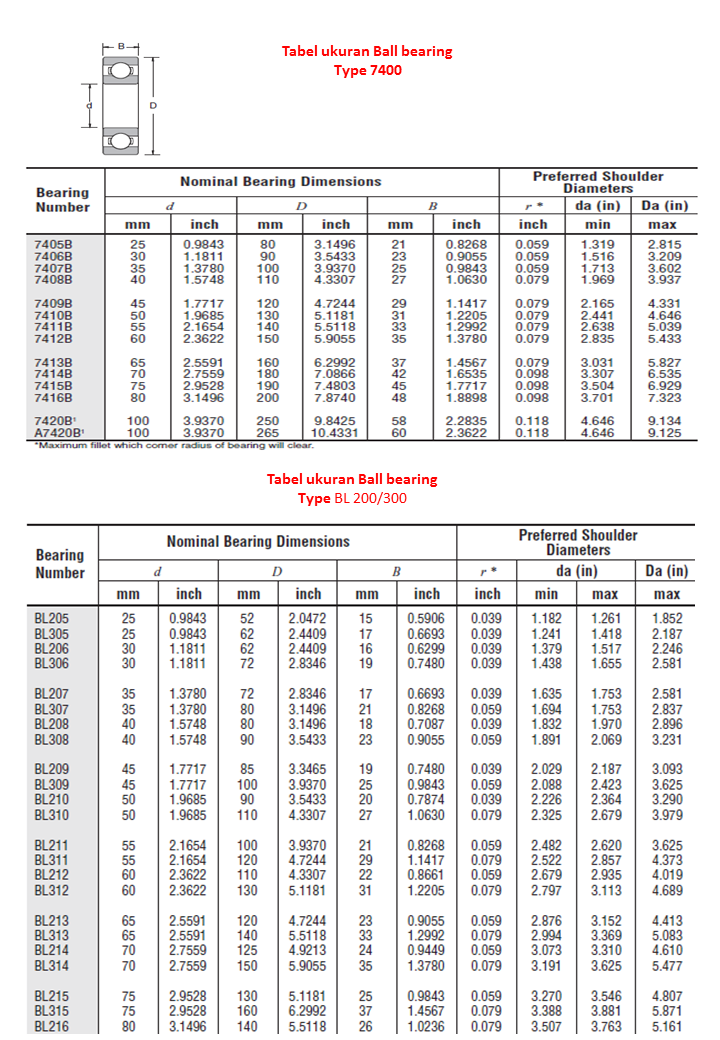

Tabel ukuran Ball Bearing. Type 7400,  BL 200 / 300

Jenis kode dan tabel Ball bearing komplit

Jenis kode dan tabel Ball bearing komplit

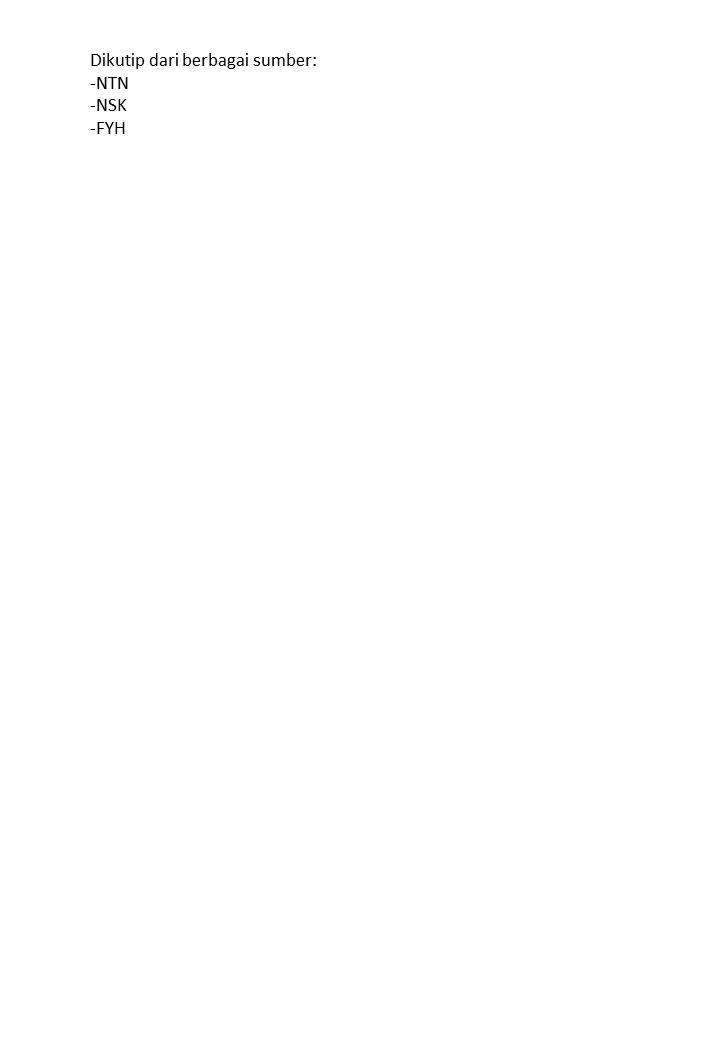

sumber:
NTN, NSK, FYH
