Roda gigi Pemindah daya dan contoh aplikasinya
Pemindah daya roda gigi dan aplikasinya jenis dan fungsi, contoh contoh dan gunanya didalam pelaksanaan kerja, memudahkan kita dalam menerapkan suatu kontruksi mesin.
Roda gigi dalam bidang industry mekanik dan perkembangannya saat ini sangat bervariasi bentuk dan kegunaannya, dalam artikel ini mencoba memberikan sedikit contoh fungsi dan kegunaannya, roda gigi didalam pelaksanaannya hampir semua pembuat mesin selalu mencari cara menerapkan bagaimana gerak suatu alat dapat berfungsi sesuai yang diharapkan, hal ini sangat sulit dan memakan energy dan waktu, karena didalam pembuatan suatu rakitan mesin seorang perancang atau pembuat mesin akan selalu belajar dengan hal hal yang baru.
Aplikasi roda gigi, jika dua buah roda berbentuk silinder atau kerucut yang saling bersinggungan pada kelilingnya dan salah satunya diputar, maka yang lainnya akan ikut berputar pula, aplikasi yang menggunakan cara kerja semacam ini untuk mentransmisikan daya disebut “roda gesek”, dalam hal ini daya diteruskan dengan putaran yang tidak begitu tepat.
Namun untuk meneruskan daya yang besar dan putaran yang tepat, kedua roda gesek ini harus dibuat bergigi pada kelilingnya, sehingga penerusan daya yang dilakukan oleh gigi gigi kedua roda saling terkait, roda bergigi semacam ini disebut “roda gigi”
No
|
Letak poros
|
Type roda gigi
|
Keterangan
|
1.
|
Roda gigi dengan poros sejajar
|
Roda gigi lurus (a)
|
Klasifikasi atas dasar bentuk alur gigi:
|
Roda gigi miring (b)
|
Arah putaran berlawanan
| ||
Roda gigi miring ganda (c )
|
Arah putaran sama
| ||
Roda gigi luar
|
Gerakan lurus dan berputar
| ||
Roda gigi dalam (d)
| |||
Batang gigi dan pinyon (e)
|
No
|
Letak poros
|
Type roda gigi
|
Keterangan
|
2.
|
Roda gigi dengan poros berpotongan
|
Roda gigi kerucut (f)
|
Klasifikasi atas dasar bentuk jalur gigi :
|
Roda gigi kerucut spiral (g)
| |||
Roda gigi kerucut zero
| |||
Roda gigi kerucut miring
| |||
Roda gigi kerucut miring ganda
| |||
Roda gigi permukaan dengan poros berpotongan (h)
|
No
|
Letak poros
|
Type roda gigi
|
Keterangan
|
3.
|
Roda gigi dengan poros silang
|

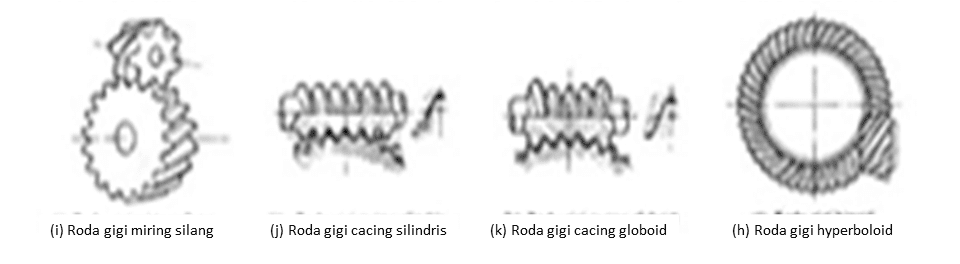

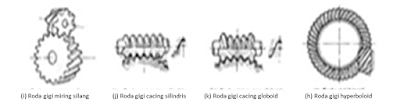

Roda gigi miring silang (i)
|
Kontak titik.
|
Batang gigi miring silang
|
Gerakan lurus dan berputar.
| ||
Roda gigi cacing silindris (j)
| |||
Roda gigi cacing selubung ganda (groboid) (k)
| |||
Roda gigi cacing samping
| |||
Roda gigi hyperboloid (h)
| |||
Roda gigi permukaan silang
|
