Alat pembengkok / bender serbaguna
Pada
posting artikel sebelumnya telah di kenal macam macam alat pembengkok / penekuk
atau bending, Diantara banyak komponen peralatan bengkel atau pabrikasi, beberapa
peralatan yang diperlukan ketika akan melakukan pekerjaan pembengkokan ada
kemungkinan untuk mengefisienkan serta kemudahan pekerjaan dimana satu alat
dapat melakukan beberapa pekerjaan sekaligus.
Proses
pekerjaan yang dapat dilakukan pada contoh ini adalah : bending, pengerolan,
dan tekuk sudut. Beberapa keuntungan yang pernah dipraktekan penulis dengan
mencoba membuat alat seperti ini adalah tenaga penekukan yang cukup besar serta
kemudahan dalam pengoperasian disamping itu dapat dibawa kemana mana jika
dibuat dengan ukuran kecil.
Dibawah
ini adalah bagian dari komponen alat bending serbaguna
1.
tuas / engkol
2.
eksentrik
3.
cam
4.
bearing rol
5.
dies
6.
bending rol.

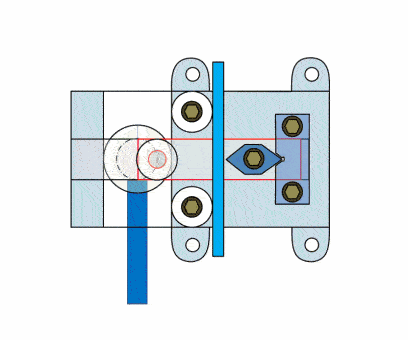

gambar 2. animasi cara kerja alat tekuk serba guna
Cara
kerja alat pembengkok / bender serbaguna ini secara umum sangat mudah di
kerjakan, walaupun kontruksi alat ini masih dibuat manual, pertama jika kita
akan melakukan pekerjaan bending dengan sudut tumpul / besar, maka yang
dilakukan adalah meletakan benda kerja misalnya as bulat / behel / kawat pada
kedua bearing rol, kemudian menggerakkan tuas untuk menekan , yang kedua, jika
kita akan melakukan pekerjaan bending dengan sudut tajam, benda kerja diletakan
pada dies V di ujung alat ini, kemudian menggerakkan tuas untuk penekanan. Yang
ketiga, jika kita akan melakukan proses pekerjaan rol, maka benda kerja
diletakan diantara ketiga bearing, kemudian menggerakan tuas sedikit demi
sedikit untuk penekanan, ada tambahan setelan di belakang alat ini yaitu baut
untuk stopper adjuster yang memungkinkan kita untuk menghasilkan ukuran
diameter lingkaran yang diinginkan. Dengan alat ini tentunya sangat diperlukan
untuk pekerjaan pekerjaan baik yang ukuran kecil maupun yang besar.
Video dibawah ini contoh aplikasi alat ini ketika dioperasikan
https://youtu.be/QZ0-AbWnSkg
