Gambar sketsa fungsi dan cara kerja mesin potong behel
Untuk memotong besi behel seharusnya menggunakan alat yang
sesuai dengan pekerjaannya yaitu dengan menggunakan maesin pemotong besi behel,
kadang kita juga dapat menggunakan alat lain seperti gergaji atau mesin gerinda
tangan, namun alat tersebut tidak cukup menghemat waktu dan biaya karena harus
mengganti mata potong selain tenaga dan energi listrik yang digunakan.
Mesin pemotong besi behel adalah alat yang sudah dirancang
dan dibuat khusus untuk pekerjaan tersebut, selain hemat dalam hal biaya juga
waktu yang dipakai cukup cepat, dibawah ini Arsip Teknik mencoba untuk
memberikan sedikit gambaran dengan melihat cara kerja dan gambar komponen
dengan animasi.
Gambar mesin pemotong besi behel seperti yang diperlihatkan
dibawah ini adalah mesin pemotong besi behel yang umum kita lihat dan banyak
digunakan di bengkel bengkel pabrikasi, banyak model dan kontruksi yang ada
sekarang ini mulai dari yang manual sampai mesin hidrolik, mesin pemotong besi
behel yang manual dan cukup sederhana adalah seperti pada gambar ini, dengan
cara kerja yang mudah dioperasikan serta perawatan yang tidak rumit.
Gambar 1. Mesin pemotong besi behel
Cara kerja mesin pemotong besi behel ini hampir sama dengan
mesin pemotong plat manual, yaitu dengan cara menekan batang tuas panjang yang
ujungnya dibuat berbentuk sebagian roda gigi dan terhubung dengan pasangannya
yang mempunyai bilah pisau baja yang
bergerak melingkar beberapa derajat ( tidak satu putaran penuh ), untuk
memotong besi behel yang di letakan diantara bilah pisau baja, kita dapat
membuat jarak panjang yang seragam dengan menggunakan pembatas sesuai yang
dibutuhkan.

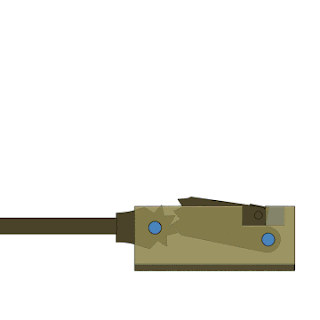

Gambar 1. Cara kerja Mesin pemotong besi behel
Jika
kita ingin membuatnya sendiri dibawah dapat dilihat rangkaian dari koponen
komponen sampai merakitanya sendiri, ada dua macam penyambungan yang dikerjakan
dalam pembuatan mesin pemotong behel ini yaitu penyambungan dengan las pada
bagian kontruksi rangka dan penyambungan dengan baut pada bagian pengikatan mata
bilah pisau baja, pengikatan mata bilah pisau baja ini berguna untuk mengasah
atau mengganti mata bilah pisau baja jika sudah tidak dapat digunakan lagi.
Gambar 3. komponen Mesin pemotong besi behel
Keperluan
mesin pemotong besi behel adalah hal yang sangat penting untuk dipunya setiap
bengkel pabrikasi dengan menggunakan mesin ini dapat memotong besi behel
berbagai ukuran tertentu, keseragaman panjang yang diperlukan, serta biaya yang
minimal, sehingga cocok untuk produksi masal
secara manual.
