Mikrometer , bagian-bagian, cara kerja, dan cara merawatnya.

Mikrometer cara kerja dan cara merawatnya

Bagi kalangan teknisi perbengkelan teknik , suatu micrometer sudah tidak asing lagi dikarenakan menjadi pegangan kerja sehari – hari, tidak hanya dilakukan didalam internal pekerjaan tetapi kadang dilakukan dan dibawa – bawa di luar lapangan apabila sedang dalam pengukuran diluar atau ketika sedang membeli suatu bahan.

Micrometer

Micrometer merupakan alat ukur yang cukup presisi dan dapat dibilang tingkat presisi yang sangat baik dibandingkan dengan jangka sorong biasa, micrometer digunakan dalam dua jenis pengukuran yaitu pengukuran dalam metric (mm) dan dalam pengukuran inch,  kemampuan  nilai ukur micrometer umumnya dibuat secara bertahap  dimulai dari tingkat kepresisian sedang sampai tingkat kepresisian tinggi saat ini kita mengenal micrometer dengan skala ketelitian 0.01 mm sampai  0.001 mm

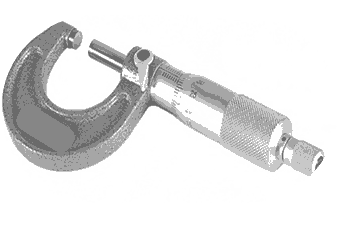

Gambar 1.mikrometer standar

Seperti pada umumnya skala nonius pengukuran dibuat dengan dua macam yaitu skala primer untuk melihat ukuran besar sebenarnya dan skala sekunder untuk melihat tingkat ketelitiannya,keduanya secara bersamaan digabungkan dalam pembacaannya, jarak spasi ukuran pada permukaan telah disesuaikan misalnya 0.5 mm untuk metric dan 0.025 in pada inchi, dan merupakan nilai terkecil mewakili skala lengan pada poros utama.

Kemampuan pengukuran suatu alat micrometer dibatasi dengan beberpa tahap, dengan kemampuan pengukuran 0 – 25 mm atau 0 – 1 inch, 25 mm – 50 mm, 1 – 2 inch, 50 mm – 75 mm, 2 – 3 inch, dan seterusnya,

Jenis micrometer

Banyak type Jenis micrometer yang umum kita lihat yaitu micrometer luar dan micrometer dalam, micrometer luar untuk mengukur bagian permukaan baik itu benda bulat atau plat, begitu juga micrometer dalam, ada juga micrometer untuk mengukur kedalaman, micrometer type jangka sorong, micrometer batang,

Gambar 2. ( a ) micrometer luar

Gambar  ( b ) micrometer dalam

Gambar ( c ) micrometer kedalaman

Gambar ( d ) micrometer type jangka sorong

Gambar ( e ) micrometer batang

Gambar ( f ) micrometer digital

Jenis dan type pengukuran yang lainnya adalah pengukuran dalam bentuk pembacaan digital, ini merupakan teknologi alat ukur saat ini. Dengan micrometer digital pengukuran mampu hingga tingkat keakuratani 0.001 mm dan 0.0005 inch.

Komponen micrometer

Gambar 3. Komponen micrometer

Cara kerja micrometer

Tempatkan bagian wajah antara kedua pengukur pada Benda yang akan di ukur,

gambar 4. cara kerja mikrometer

Memutarkan skala poros pada lengan untuk memungkinkan membaca tingkat ketelitian yang akurat,

Memastikan pengetatan dengan memutarkan rachet untuk menerapkan pengukuran yang konstan dan membantu pengukuran yang lebih akurat.

gambar 6. rachet

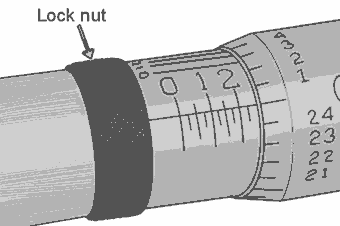

Mengunci untuk mempertahankan pengukuran agar ketika dilepas tidak berubah nilainya.

gambar 7. Mengunci

Ketepatan sebuah alat micrometer sangat dipengaruhi oleh jarak kisar ulir dari poros utamanya. Untuk type metric yang biasa di hasilkan dari jarak kisar 0.5 mm, sedangkan untuk inch dengan jarak 1/40 atau 0.025 inch.

gambar 8. Ketepatan micrometer jarak kisar ulir dari poros utamanya

Cara membaca skala metric

Skala utama Nilai ukur pada micrometer terdiri antara kombinasi skala utama  dan skala nonius, skala utama pada metric memiliki rentang ukur 25 mm, skala diberi angka stiap 5 mm,

Skala nonius mempunyai rentang ukur 0.5 mm yang dibagi 50 tingkat dan mewakili 0.01 mm atau 0.5 : 50 = 0.01 mm. pada skala ini diberi angka pada setiap 0.05 mm.

Gambar 9. cara membaca mikrometer metrik

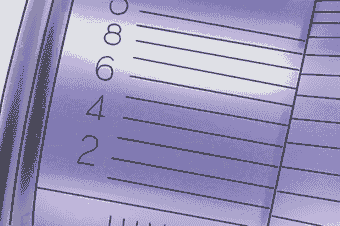

Ada juga beberapa fitur skala pada micrometer yang dapat memberikan pengukuran akurasi yang lebih akurat sampai ketelitian 0.001 mm. pada 10 tingkat dengan kisar 0.01 mm. dan pemberian angka skala setiap 0.002 mm.

Gambar 10. cara membaca mikrometer metrik

Cara kerja micrometer inch

Seperti halnya micrometer metric Skala utama Nilai ukur pada micrometer inch juga terdiri antara kombinasi skala utama  dan skala nonius, skala utama pada inch memiliki rentang ukur 0 inch – 1 inch, skala diberi angka stiap 0.1 inch,

Gambar 11. cara membaca mikrometer inch

Skala nonius mempunyai rentang ukur 0.025 inch yang dibagi 25 tingkat dan mewakili 0.001 inch atau 0.025 : 25 = 0.001 inch. pada skala ini diberi angka pada setiap 0.05 mm.

Gambar 12. cara membaca mikrometer inch

Ada juga beberapa fitur skala pada micrometer yang dapat memberikan pengukuran akurasi yang lebih akurat sampai ketelitian 0.0001 inch. pada 10 tingkat dengan kisar 0.001 inch. dan pemberian angka skala setiap 0.0001 inch.

Gambar 13.cara membaca mikrometer inch

Kelebihan micrometer

• Micrometer merupakan alat ukur yang sangat akurat.
• Dengan mekanisme rachet dapat menerapkan kepastian pengukuran dan dapat dilakukan untuk pengukuran berulang.
• Dengan skala ukur utama dan noniusnya tidak memerlukan alat ukur atau penggaris lain.
• Daya tahan cukup lama dengan gagang enamel dan tungsten carbide sehingga tidak perlu diperbaiki atau diganti.

Kekurangan micrometer

• Jarak rentang ukur yang terbatas hanya 0 – 25 mm, 25 – 50 mm dan seterusnya, memungkinkan harus mempunyai beberapa micrometer untuk suatu pekerjaan.
• Micrometer yang lebih besau rentang ukurnya akan lebih mahal.

Perawatan micrometer

• Membersihkan landasan ukur, spindle, dan angka skala nonius selalu bersih. Untuk membersihkan permukaan landasan kedua muka  sisipkan selembar kertas dan tarik untuk mengeluarkan kotoran.
• Sebelum pengukuran benda kerja harus dibersihkan terlebih dahulu.
