Cara membuat alat gambar (pantograph) sendiri

Cara membuat pantograph  sendiri

Pantograf

Apa itu pantograph ?

Pantograf adalah alat yang berfungsi untuk memperbesar atau memperkecil sebuah peta atau gambar. Atau pantograph adalah alat yang dapat digunakan untuk mereproduksi desain asli pada skala yang berbeda.

gambar 1. pantograf kayu

Dengan menggunakan alat ini kita dapat mengubah ukuran gambar atau peta sesuai dengan ukuran yang diinginkan. prinsip kerja pantograf berdasar jajaran genjang. 3 dari 4 sisi jajaran genjang  memliki skala faktor yang sama. Skala ini dapat diubah sesuai dengan kebutuhan. Atur masing-masing lengan pantograf sesuai skala yang diinginkan. Kemudian letakkan gambar  yang akan diperbesar  pada pointer dan kertas gambar kosong letakkan di tempat  pencil, Lalu gerakkan pointer mengikuti  gambar  aslinya.

gambar 2. langkah pembuatan pantograf

Membuat pantograph untuk menggambar
1. Membuat lengan pantograph dengan bahan  bilah kayu  atau triplek  20 x 6 mm.

2. Lubang-lubang tersebut masih harus di beri lubang dengan dibor mengikuti diagram perakitan.  Yaitu Lubang-lubang  penumpu, lubang skala, lubang pointer dan lubang pensil.

3. Agar tidak terjadi kerusakan ketika pengaturan pada pengencangan  bisa di tambah tabung pipi kecil pada setiap lubang yang di Bor lubang pipa kecil ini harus dapat masuk baut  yang akan di pasang.

4.  Buat bulatan kayu dan beri lubang . dengankayu bulat ini dimungkinkan lebih kokoh tumpuannya. Lem dengan lem kayu

5. lubang untuk bagian penumpu harus lebih kokoh karena ini akan mempengaruhi hasil gambar jangan sampai bergerak, untuk menambah sedikit efek lentur bisa di tambah beban balance  di atasnya.

6.  setelah semua selesai finishing dengan amplas halus

7. Perakitan, Pasang semua baut pada engselnya dan pencil serta pointer pada tempatnya.

Percobaan

Lakukan percobaan berulang ulang untuk mendapatkan data ukuran skala, kemudian tulis pada bilah kayu skala yang  dihasilkan

Beberapa pola pengukuran skala yang dapat di atur dalam penggambaran dengan pantograf di bawah ini di perlihatkan tiga contoh penerapannya

gambar 3. contoh pola skala pantograf

contoh hasil penggambaran dengan tiga skala diatas dapat dilihat seperti di bawah ini

gambar 4. hasil pola skala A pantograf kayu

perbedaan dan perbandingan dapat dilihat pada contoh dibawah ini

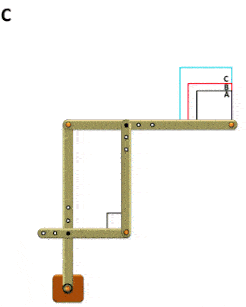

gambar 6. hasil pola skala C pantograf kayu

Untuk permulaan pembuatan dapat dilakukan dengan urutan gambar seperti dibawah ini, di sertakan gambar dan perakitan secara detailnya, untuk pembuatan skala dapat di sesuaikan dengan kebutuhan masing masing. dan dapat dikembangkan lebih dari sekedar artikel postingan ini.

gambar 7. contoh gambar detail pantograf kayu

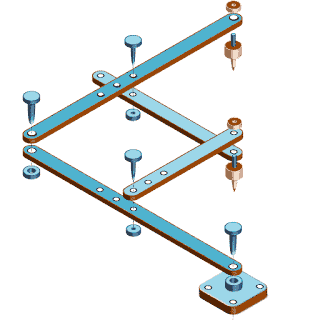

gambar 8. contoh gambar detail perakitan pantograf kayu

ada beberapa teknik yang dapat diterapkan dengan sistem pantograf ini diantaranya seperti dibawah ini, pantograf untuk router kayu,

gambar 9. contoh aplikasi pantograf untuk router kayu

untuk melihat cara kerja menggambar dengan pantografh bisa dilihat disini:
