Pengukur ketebalan ( filler gauges )
Pengukur ketebalan atau filler gauges adalah bagian
dari peralatan bidang teknik mesin yang merupakan bentuk dari alat ukur
genggam, alat ukur ini mempunyai
beberapa ukuran dalam bentuk plat strip tipis seperti pisau atau daun, fungsi
dari alat ukur ini adalah untuk mengukur tingkat ketebalan yang ditentukan.
Pengukuran diberikan dalam milimeter atau inch yang dapat dilihat di permukaan
setiap strip nya yang mengacu pada ketebalannya.
Gambar 1. Alat ukur seam
filler
Alat ukur ini umumnya
diberikan ukuran tebal antara 0.02 mm atau 0.0008 inch sampai 5.08 mm atau 0.2
inch. Perbedaan alat ukur ini dengan
alat ukur lainnya adalah karena alat ukur ini secara langsung memeberikan kita
pentunjuk nilai ketebalan secara visual tentang seberapa tebal dari celah yang di ukur dengan menyelipkan
plat stip kedalam celah yang di ukur sehingga memberikan perabaan atau rasa
yang dianggap pas ketika mengukur , karena dengan alat ukur lain yang tidak
dimungkinkan. Dengan kata lain alat ukur ini digunakan untuk secara tepat
menentukan ukuran celah kecil dan sempit antara dua benda yang berada dalam
jarak dekat.
Alat ukur ini biasanya
digunakan oleh mekanik otomotif yang membutuhkan ukuran riil yang akurat lebar
celah antara dua bagian dan memastikan bahwa bagian bagian mekanis berada dalam
urutan kerja yang aman sehingga dapat diketahui untuk mengkorfirmasi ukuran
celah yang tepat. Penggunaan lainnya diantaranya untuk memeriksa kelonggaran
katup atau tappet, celah busi, jarak bebas bantalan dan celah ring pada piston.

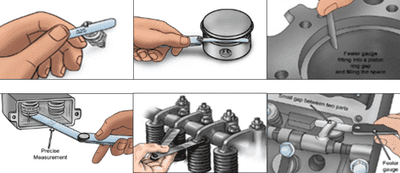

Gambar 2. Contoh penggunaan
alat ukur seam filler
Cara penggunaan
Pertama kita harus membuat
perkiraan secara visual ukuran mana yang tepat
masuk kedalam celah yang tidak diketahui yang akan kita ukur,
memperkirakan filling operator untuk
menggati nilai ketebalan jika dirasa masih longgar atau terlalu ketat, jika
pengukuran telah dirasa benar harus
dimasukkan sedalam mungkin dan tetap bersentuhan diantara kedua permukaan
sisinya.
Pada beberapa keadaan dari
kondisi normal pengukuran alat ukur ini di lakukan dengan memasukan kedalam
celah yang akan diukur, namun bila kondisi
sempit atau tidak memungkinkan bagian bagian dari alat ukur ini dapat
dibuka secara individu, dalam hal lain dengan dapat dibuka setiap strip dari
alat ukur ini juga dapat dengan mudah mengganti komponen alat ukur dengan yang
baru. Dalam hal ini diperlukan filling operator
untuk dapat menginterpretasikan dan berfungsi sebagai alat ukur yang
akurat.
Cara membaca ukuran
Ukuran dari alat ukur ini
telah ditentukan dari setiap plat strip secara individu dengan ukuran dalam mm
atau inch, sehingga memudahkan memilih dan menetapkan ketebalan yang cocok
ketika strip dimasukan kedalam celah,
Bahan alat ukur
Pada umumnya alat ukur ini
terbuat dari bahan baja perkakas tempered
atau baja tahan karat, bahan baja tempered kemungkinan dapat saja
berkarat jika tidak dirawat dengan benar ,
bahan stainless steel mempunyai
ketahanan yang lebih besar dari karat tetapi lebih mahal, logam yang
digunakan harus mempunyai tingkat kekuatan dan fleksibilitas yang tinggi
dikarenakan penggunaan alat ini sering diterapkan pada tempat yang sedikit
bersuhu dan tempat yang sulit dijangkau.
